消防管道改造工程规范：焊接工艺、防腐处理及验收流程

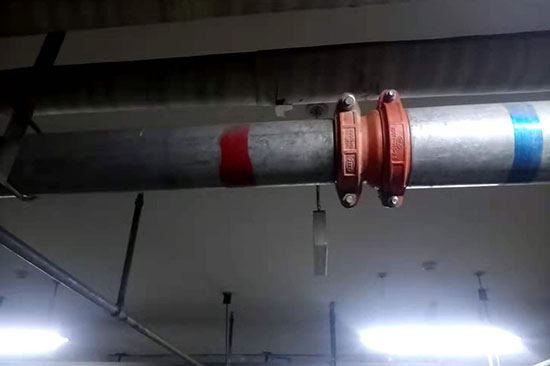

一、焊接工艺规范

1. 材料与设备要求

• 管道材质：碳素钢管（如Q235B、20#）、不锈钢管（304、316L）、合金钢管等，需提供出厂合格证及质量检测报告，表面无裂纹、锈蚀、变形。

• 焊接材料：焊条（如酸性焊条烘干温度150-200℃，碱性焊条350-400℃）、焊丝（如ER50-6用于碳钢，ER308用于不锈钢）需分类存放，避免受潮。

• 设备选择：直流电弧焊机（碳钢管）、脉冲氩弧焊机（不锈钢管）、自动焊接专机（大口径管道），设备需具备过载保护、电压调节功能。

2. 焊接工艺参数

• 坡口加工：V型坡口（角度30°-35°，钝边1-2mm，间隙2-3mm）或U型坡口（深度为管壁厚度30%-50%），加工后需清理毛刺。

• 预热与层间温度：碳钢管预热温度100-200℃，层间温度需监测；不锈钢管需背面充氩保护，防止氧化。

• 焊接参数：电流、电压、速度需根据管材厚度调整，如碳钢管焊接电流范围120-180A，电压22-26V。

3. 质量控制

• 外观检验：焊缝表面光滑，无裂纹、气孔、夹渣，咬边深度≤0.5mm，长度≤10%焊缝长度。

• 无损检测：射线检测（RT）或超声波检测（UT）合格率100%，缺陷修复后需重新检测。

• 试压要求：消火栓管试压1.5倍工作压力（≥1.4MPa），保压30分钟无渗漏；喷淋管1.6MPa稳压24小时，压降≤0.05MPa。

二、防腐处理规范

1. 材料选择

• 埋地管道：环氧煤沥青加强级防腐（底漆+2层面漆+2层玻璃布+3层面漆，总厚度≥0.6mm），或PE双层熔结环氧粉末。

• 架空管道：三层聚乙烯复合防腐（聚脲底涂≥100μm+玻璃鳞片中间漆≥200μm+氟碳面漆≥40μm），耐盐雾≥1000小时。

• 特殊部位：法兰连接面采用可拆卸式防腐罩，螺栓缠绕聚四氟乙烯带后涂防腐胶。

2. 施工工艺

• 表面处理：喷砂除锈达Sa2.5级（锚纹深度50-80μm），局部修补采用手工除锈至St3级。

• 涂层施工：底漆涂刷间隔≤8小时，面漆重涂间隔24-48小时（25℃条件），每道涂层实干时间≥4小时。

• 阴极保护：埋地管道采用镁合金牺牲阳极（间距30-50m），测试桩每500m设置1个，保护电位维持在-0.85V至-1.20V。

3. 质量控制

• 厚度检测：磁性测厚仪每10m检测5点，90%测点达标，-小厚度≥设计值80%。

• 附着力测试：划格法脱落面积≤5%，拉开法附着力≥3MPa（环氧类）。

• 电火花检测：埋地管道检测电压3000V，无击穿现象。

三、验收流程规范

1. 验收条件

• 施工单位自检合格，提供完整资料（如隐蔽工程记录、试压报告、检测证书）。

• 监理单位出具质量评估报告，确认符合设计及规范要求。

2. 现场验收

• 联动测试：触发烟感报警后，消防泵30秒内启动，末端试水装置出水压力≥0.05MPa。

• 水压测试：消火栓-不利点水压≥0.15MPa，应急照明持续90分钟。

• 管道安装：检查支架间距（DN50管≤3.5m，DN100管≤4.5m）、坡度（≥0.002）、连接方式（焊接无裂纹，法兰密封良好）。

• 设备安装：屋顶水箱增压泵双电源切换≤30秒，水泵接合器距消火栓15-40米。

• 防腐层：抽查涂层厚度、附着力，检查阴极保护系统运行情况。

• 文件审查：核对消防产品质量合格证明、施工资质、检测报告等。

• 实体检查：

• 功能测试：

3. 问题整改与复验

• 验收不合格项需限期整改，复验时重点核查整改部位。

• 复验合格后，消防救援机构出具《建设工程消防验收合格意见书》。

四、关键注意事项

1. 材料管理：所有材料需提供合格证及检测报告，进场后分类存放，避免混用。

2. 施工安全：焊接区远离易燃物，配备灭火器；高空作业系安全带，设置安全绳。

3. 环保要求：喷砂废水经中和处理后排放，废料分类回收，控制扬尘与噪音。

4. 长期维保：每月测试水泵，每季度清理过滤器，年度全面检测并出具报告。
